バックパックの背面パネル設計とは？

バックパックの背面パネル設計とは、背面パネルの構造、素材、通気システムに焦点を当てた体系的な設計・開発プロセスを指します。その目的は、サポート性、人間工学に基づいたフィット感、通気性という3つの重要な性能要素の間で最適なバランスを実現することです。

高級な生地、滑らかなジッパー、魅力的な外観を備えたバックパックでも、背面パネルが暑苦しかったり、硬かったり、背中に張り付いたりするようであれば、ほとんどの消費者は二度と使わないでしょう。実際の使用において、ユーザーが最初に体感するのは背面パネルです。バックパックが軽く感じるか重く感じるか、通気性が良いか蒸れるか、サポート力があるか負担になるかは、背面パネルによって決まります。そのため、一日中快適に背負えるバックパックもあれば、たった20分使用しただけで肩や背中が痛くなるバックパックもあるのです。

優れたバックパネルを作るのは決して容易ではありません。サポート力を重視したバックパネルは、往々にして硬くなり、通気性が低下します。一方、通気性を優先すると、構造的なサポート力が損なわれ、長時間の荷重負荷中にバックパネルが変形したり、破損したりする可能性があります。メーカーは、構造構成、素材の組み合わせ、積層構造を繰り返し改良することによってのみ、バランスの取れた快適な背負い心地を提供するバックパネルを開発できるのです。

30年以上の製造実績を持つOEM/ODMバックパックメーカーとして、当社は常にバックパネルの設計をバックパック開発において最も重要な要素の一つと位置付けてきました。サポート性、通気性、人間工学に基づいたフィット感という3つの主要機能を中心にソリューションを継続的に改良することで、快適性、信頼性の高い性能、そして常に高いユーザー評価を得られるバックパック製品の開発をブランド各社に支援しています。

目次

• • バックパックの背面パネルとは何ですか？
  • バックパネルエンジニアリングの3つの主要な技術的側面
  • バックパックの背面パネル構造の種類
  • バックパックの背面パネルに使用する発泡素材の選び方
  • 接触層材料の選び方
  • エアチャンネルがバックパネルの性能を向上させる仕組み
  • 事例研究：典型的な背面パネルシステムアーキテクチャ
  • 設計から量産まで：バックパネルシステムの品質管理の基本
  • OEM顧客向けに提供するサービス
  • よくある質問（FAQ）

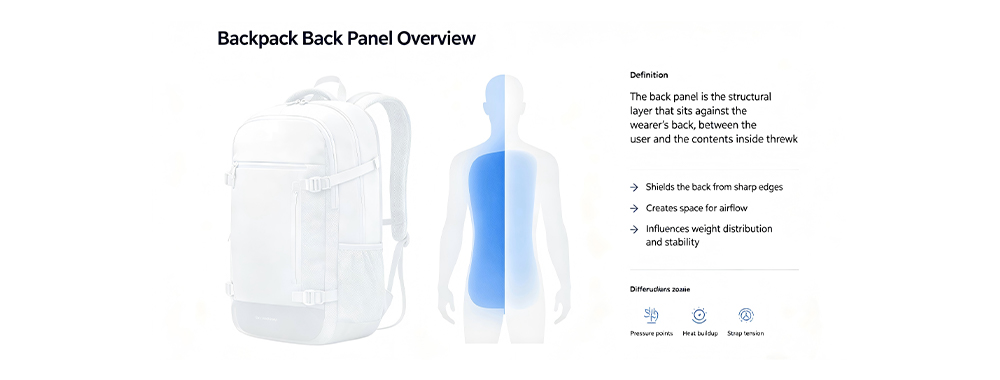

1. バックパックのバックパネルとは何ですか？

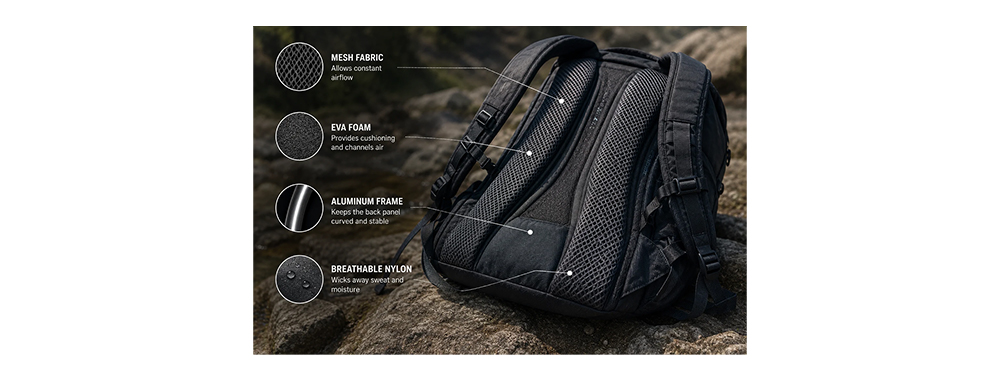

バックパックの背面パネルは、着用者とバックパックの中身の間にある、着用者の背中に接する構造層です。背面パネルは、背負う荷物の重量が背中全体にどのように分散されるか、熱がどのように放散されるか、そして移動中にバックパックがどれだけ安定するかを決定します。

背面パネルの設計が不十分な場合、ノートパソコンの鋭いエッジや本の硬い角が背中に食い込むような感覚を覚えることがあります。熱や汗がすぐにこもり、背中が暑く不快になるだけでなく、ショルダーストラップが肩に食い込み、持ち運びの快適性が低下する可能性があります。

2. バックパネルエンジニアリングの3つの主要な技術的側面

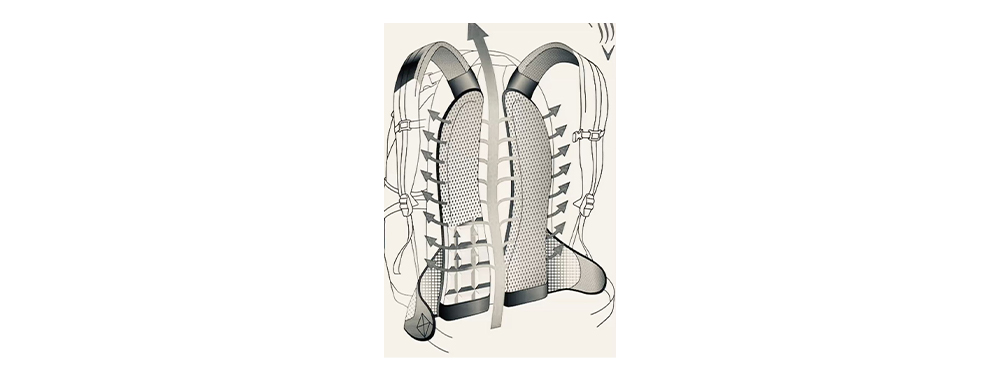

2.1 サポート：集中圧力から均等な荷重分散へ

人間の背中は平らではありません。背骨は突き出ており、肩甲骨は外側に張り出し、腰は内側に湾曲しています。荷物を背負った状態では、ノートパソコンの角、本のハードカバー、モバイルバッテリーなど、バックパックの中にある硬い物体が、使用者の背中に集中した圧力をかける可能性があります。

バックパックの背面パネルにおける主要な設計課題は、フォーム層の弾性変形によって、集中した圧力点を均一に分散された表面圧力に変換することです。これにより、背中への局所的なストレスが軽減され、背負い心地が大幅に向上します。

ここで重要な概念となるのは、フォームの圧縮曲線です。理想的な背もたれ用フォームは、軽い荷重では柔らかく、ユーザーの背中に快適にフィットし、中程度の荷重では徐々に硬くなり構造的なサポートを提供し、重い荷重でも「底付き」することなく十分な厚みを維持する必要があります。

この性能を実現するには、通常、一枚の厚いフォーム材を使用するのではなく、多層構造のフォーム材を使用する必要があります。一般的な設計手法としては、柔らかさと快適性を高めるための低密度の外側フォーム層と、構造的なサポートを提供するための高密度の内側フォーム層を組み合わせることで、様々な荷重条件下でクッション性と安定性の両方をバックパネルが提供できるようにしています。

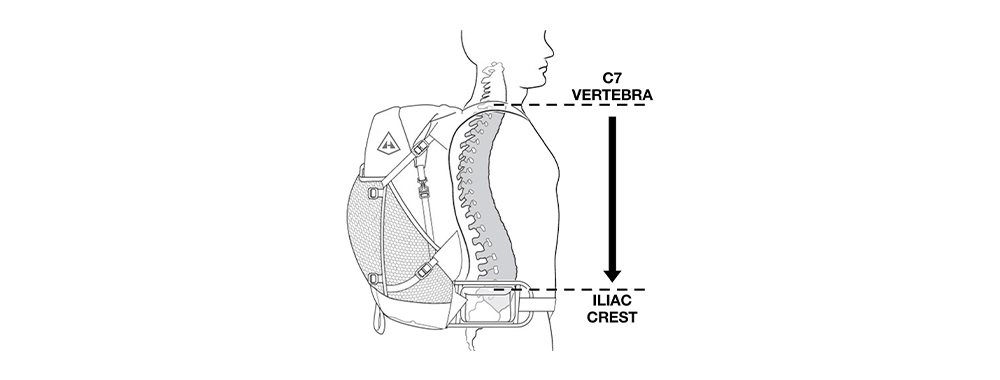

2.2 人間工学に基づいたフィット感：安定したバックパックの秘訣

バックパックの背面パネルにおける2つ目の設計目標は、ねじれや後方への引っ張りに耐えることです。ユーザーが歩いたり、方向転換したり、階段を上ったりすると、バックパック内部の荷物の慣性によって動きやずれが生じます。背面パネルが柔らかすぎると、バックパックは後方や下方に垂れ下がり、ショルダーストラップに余分な張力がかかり、最終的に肩の疲労につながります。

優れた設計の背面パネルは、十分な面内剛性を備えている必要があります。垂直方向には柔らかくクッション性があり圧力を吸収しつつ、水平方向には形状を維持し変形しにくい構造でなければなりません。このバランスにより、バックパックがユーザーの背中にしっかりと固定され、不要な動きを最小限に抑え、持ち運びの快適性が向上します。

2.3 通気性：空気の流れは単に溝を数本切るだけではありません

背中は、体の主要な放熱部位の1つです。バックパックの背面パネルが使用者の背中に完全に密着すると、 微気候 接触面では、温度が上昇し、湿度が飽和状態になり、空気の循環が停止します。エアフローチャネル設計の真の目的は、単に背面パネルをよりハイテクに見せることではなく、空気交換のための連続的な経路を確立することです。

しかし、空気の流れの経路には、直感に反する特性がある。 幅よりも奥行きの方が重要だ。 浅い溝（2～3mm）は荷重がかかるとほぼ完全に圧縮されてしまい、通気機能を失ってしまう。一方、深い溝（5～8mm）は、構造化された隆起リブと組み合わせることで、重荷重がかかっても開いた状態を維持し、効果的な空気の流れを保つことができる。

これは、通気孔を備えているように見える多くのバックパックが、実際に使用すると暑くて汗ばむ理由を説明するものです。つまり、通気孔は工学的な観点から見て機能していないのです。

では、サポート性、人間工学に基づいたフィット感、通気性という3つの技術的目標を、1枚のバックパネルでどのように実現できるのでしょうか？

以下のセクションでは、バックパネル設計の中核となる要素を一つずつ解説していきます。構造設計、材料選定、エアフローチャネルの構築などについて説明し、高性能バックパックのバックパネルを製作する際の技術的な詳細を理解していただけるように解説します。

3．バックパックの背面パネル構造の種類

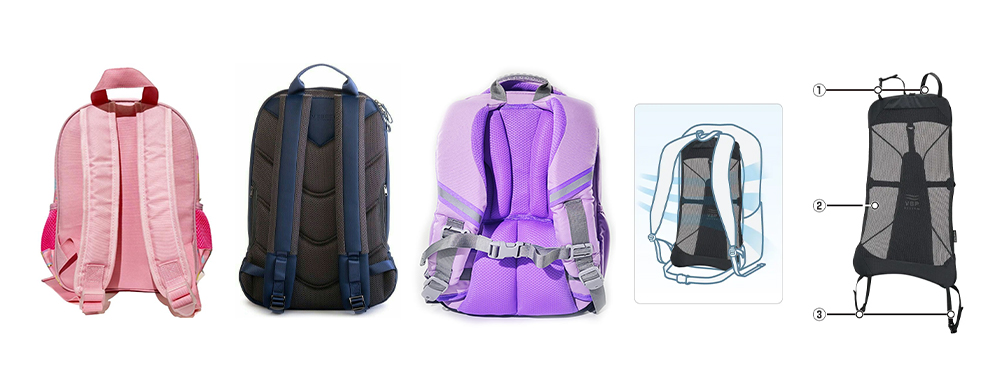

上記で説明した3つの技術的側面に基づき、市販のバックパックの背面パネルは、一般的に4つの構造的原型に分類できます。

選定に関する推奨事項：高価だからといって必ずしも優れているとは限らない ― 最適な選択は用途によって異なる

• • 軽量バックパックと子供用バックパック 一般的に比較的軽い荷物を運ぶので、 平らなパッド入り背面パネル 性能要件を満たすには十分です。この設計は、製造コストを抑えるだけでなく、バ​​ックパックの重量を増やす不要な構造部品を避けることにも役立ちます。
  • 毎日の通勤用バックパックと通学用バッグ バランスの取れたサポート力と通気性が求められます。 溝付きフォームバックパネル 性能とコストの最適なバランスを実現しており、これらの用途において最も費用対効果の高いソリューションとなっています。
  • 旅行用ノートパソコンバックパック 多くの場合、ノートパソコン1台または2台とその他の日用品を持ち運ぶように設計されているため、全体の負荷が大きくなります。 ゾーンサポートバックパネル 多密度フォームを使用することで、ユーザーの背中の自然な形状により良くフィットし、圧力をより均等に分散させ、重い荷物を運ぶ際の快適性を向上させます。
  • アウトドアハイキング用バックパックは通常、長距離の運搬を想定しており、多くの場合、 10 kg (22 ポンド)これらのバックパックには、最高レベルの通気性と動的安定性が求められます。 吊り下げ式フレーム背面パネル 頑丈な内部フレームを使用することで、重荷重時でも通気経路を確保しつつ、重量を効率的に腰とウエストに分散させ、肩と背中への負担を大幅に軽減します。

4．バックパックの背面パネルに使用する発泡素材の選定

背面パネルの設計では、 材料選定とは、単一の材料を選ぶことではなく、異なる材料が連携して望ましい性能を実現する多層システムを設計することです。以下は、現代のバックパネルシステムで主に使用されている材料です。 そして、それぞれのエンジニアリングにおける役割。

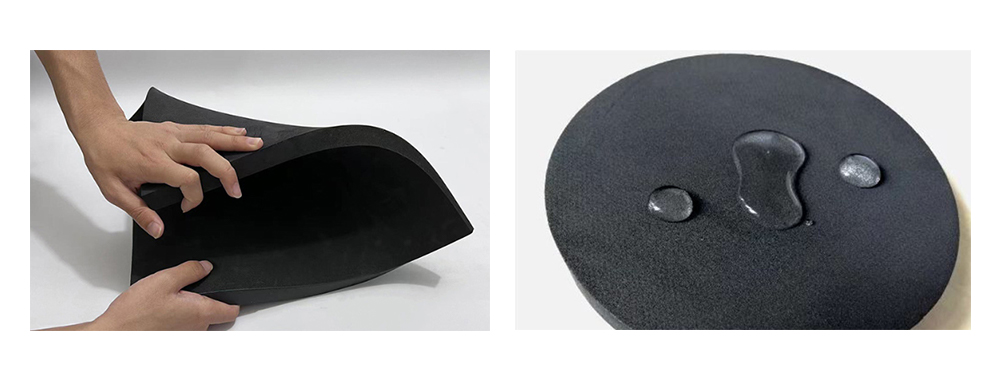

4.1 エヴァ （エチレン酢酸ビニル）

• • 関数構造支持層
  • 特徴：独立気泡構造、耐水性、熱成形性、優れた形状保持性、および素早い復元性。
  • 主要パラメータ密度（35～60 kg/m³）、硬度（アスケルC 2​​5～65）
  • 工学的考慮事項密度が30kg/m³を下回ると、長期間使用した後に材料に過度の永久圧縮変形が生じやすくなります。逆に、密度が60kg/m³を超えると、フォームが過度に硬くなり、クッション性能が著しく低下します。

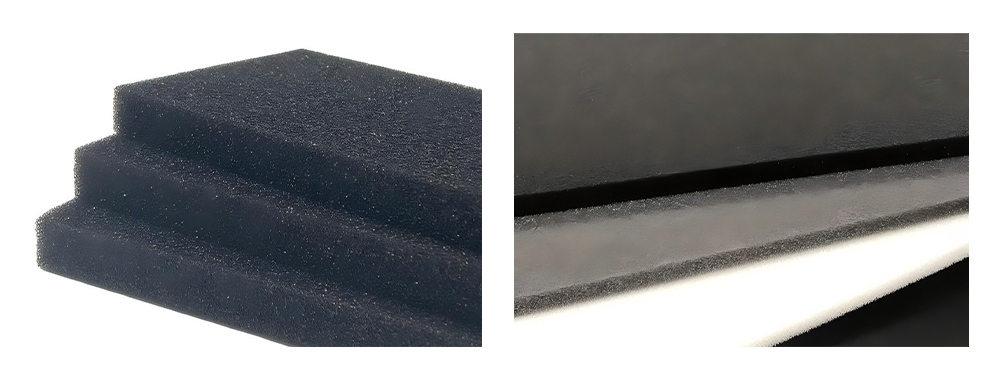

4.2 PUフォーム（ポリウレタンフォーム）

• • 関数: 快適なクッション層
  • 特徴オープンセル構造で、柔らかく弾力性があり、上質な触感を実現しています。
  • 潜在的リスク低品質のPUフォームは圧縮永久歪みが大きいため、永久変形しやすく、通常使用でわずか2～3ヶ月後には著しく変形する可能性があります。
  • 工学的考慮事項PUフォームは、耐荷重性と長期的な持ち運び時の快適性の最適なバランスを実現するために、EVA構造支持層と組み合わせる必要があります。

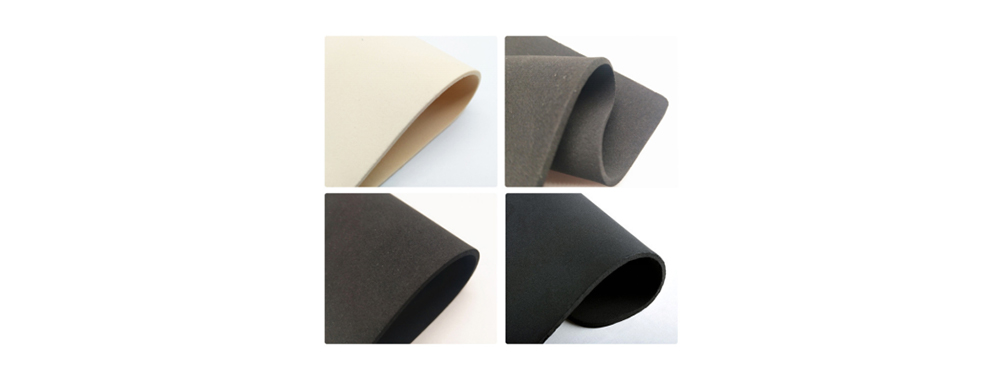

4.3 ネオプレン

• • 関数プレミアムコンフォート層／衝撃吸収層
  • 特徴：独立気泡構造、耐水性、柔らかさ、高い弾力性、優れた反発性能を備えています。
  • 制限事項：熱を自然に保持するため、平らな接触面として使用すると通気性が悪くなります。
  • 工学的考慮事項ネオプレン素材は、常に通気孔や通気性のあるメッシュ素材と組み合わせて使用​​する必要があります。構造的な支持層としてではなく、快適な接触層として使用するのが最適です。

5. 接触層材料の選択

フォーム層とエアフローチャネル構造により、サポートと通気性の問題が解決されます。しかし、バックパックの背面パネルとユーザーの皮膚との直接的なインターフェース、つまり 接触層汗を素早く蒸発させることができるか、摩擦による不快感が軽減されるか、そして長期間使用した後に毛玉ができたり変形したりするかどうかを判断します。

接触層の選択を誤ると、それまでの段階で投入したすべてのエンジニアリング努力が無駄になってしまう可能性がある。

実践的な推奨事項：

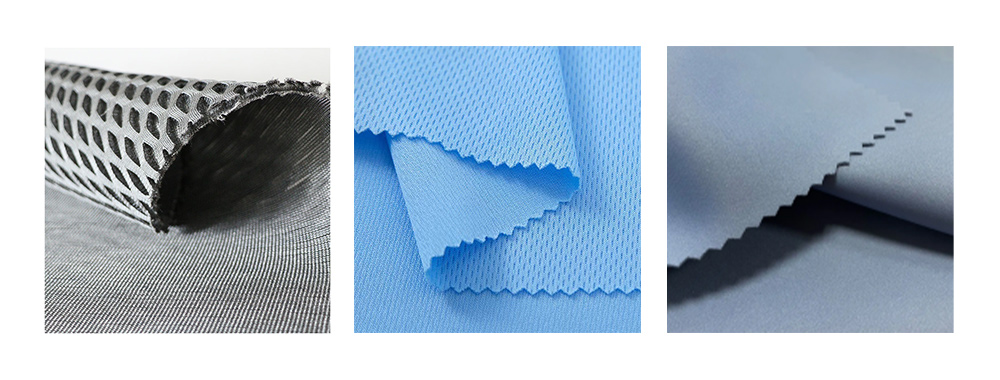

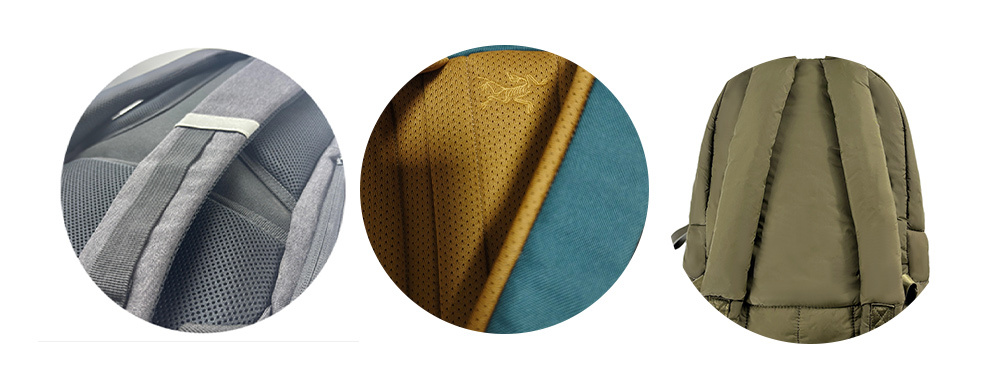

• • 機能的なバックパックには、3Dスペーサーメッシュを優先的に使用してください。 （重量は ≥350 g/m²この重量範囲のメッシュ素材は、十分な立体空間を維持し、荷重がかかった際に背面パネルがユーザーの背中に直接押し付けられるのを防ぎます。これにより、長時間の日常的な持ち運びにおける吸湿性とクッション性能の要件を満たします。
  • 軽量でカジュアルなバックパック鳥の目模様の生地は、適切な選択肢です。十分な通気性を確保しながら、製造コストとバックパック全体の重量の両方を抑えるのに役立ちます。
  • 全体的なデザインスタイルを統一した、ファッション性の高いバックパック本体生地をそのまま接触層として使用できます。この場合、ユーザーエクスペリエンスを過度に損なわないよう、通気性の良い織り構造の生地を選択することをお勧めします。

6. エアチャンネルが背面パネルの性能を向上させる仕組み

6.1 バックパックの背面パネルにある通気チャネルとは何ですか？

通気孔は単なる装飾的な溝ではありません。汗の蓄積を抑え、皮膚の温度を下げ、バックパックに重い荷物を積んでいる時でも空気循環を維持するために、綿密に設計された空気の流れの経路です。

空気の流れを制御するメカニズムには、2種類あります。

• • 受動的な空気の流れ： 歩行動作と自然な体温対流によって発生する。
  • 圧力解放エアフロー負荷が変化すると、圧縮空気が通路を通って押し出され、圧力が解放されるとシステム内に再び入ります。

6.2 基本的な気流経路構造

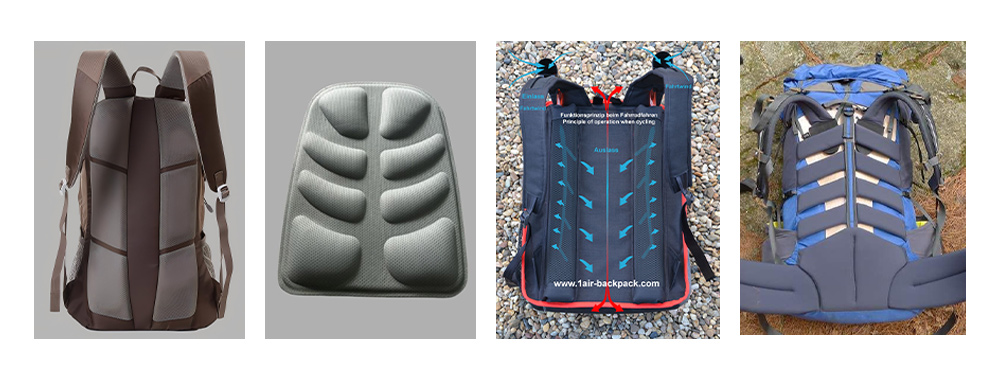

ほとんどの商用OEMプロジェクトでは、 背骨の圧迫を軽減するチャンネルと側面のエアフローチャンネルの組み合わせ 過剰な製造コストをかけずに、優れた性能を発揮できる。

6.3 エアチャネル深さの「臨界点」

空気通路は、単に深ければ深いほど良いというわけではありません。負荷がかかった状態で換気機能を維持するためには、一定の臨界深度を超える必要があります。負荷試験データに基づくと、次のようになります。

7. 事例研究：バックパック背面パネルシステムの階層構造

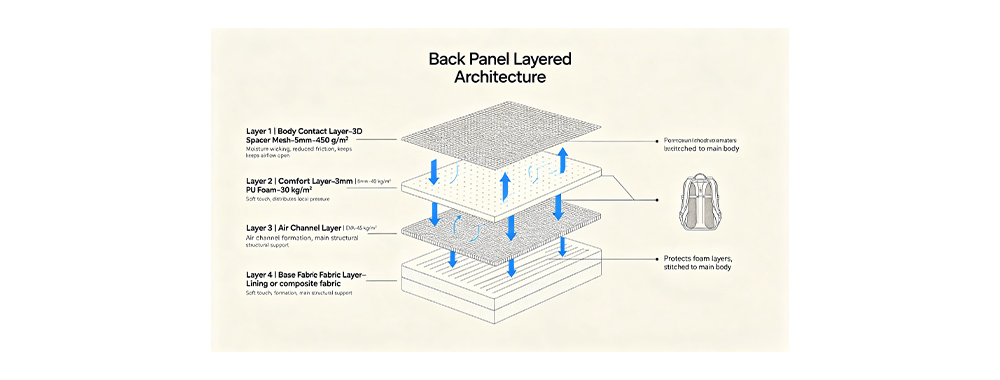

設計されたバックパックの背面パネルは「一枚の素材」ではなく、異なる構成要素が連携して機能する多層構造です。以下に、旅行用バックパックの典型的な層構造を示します。

レイヤー1（皮膚接触層）：

3Dスペーサーメッシュ、厚さ5mm、450g/m²

↓機能:

水分輸送、皮膚摩擦の低減、および通気性の維持。

レイヤー2（快適層）：

厚さ3mmのポリウレタンフォーム、密度：30kg/m³

↓機能:

柔らかな触感を提供し、局所的な圧力を分散します。

レイヤー3（気流構造層）：

厚さ8mmのEVA、密度：45kg/m³、成形された隆起リブと通気チャネル付き

↓機能:

空気の流れ経路を作り出し、主要な構造支持を提供する。

レイヤー4（背面パネルベースレイヤー）：

裏地生地または複合材料

↓機能:

縫製構造により、フォーム層を保護するとともに、バックパック本体の生地との安定した接続を実現します。

製造業における経験共有：

多層構造は、単に異なる素材を順番に接着するだけの単純な作業ではありません。各層間の積層プロセスは、最終的な持ち運び体験に直接影響を与えます。

多密度ゾーンサポートを備えたバックパネルの場合、異なる密度のフォームコンポーネントの配置と整列を事前に慎重に管理する必要があります。これにより、成形後のずれや変形を防ぎ、各サポートゾーンが人間の背中のさまざまな圧力分布領域に正確に対応することが保証されます。

8. 設計から量産まで：バックパネルシステムの品質管理の基本

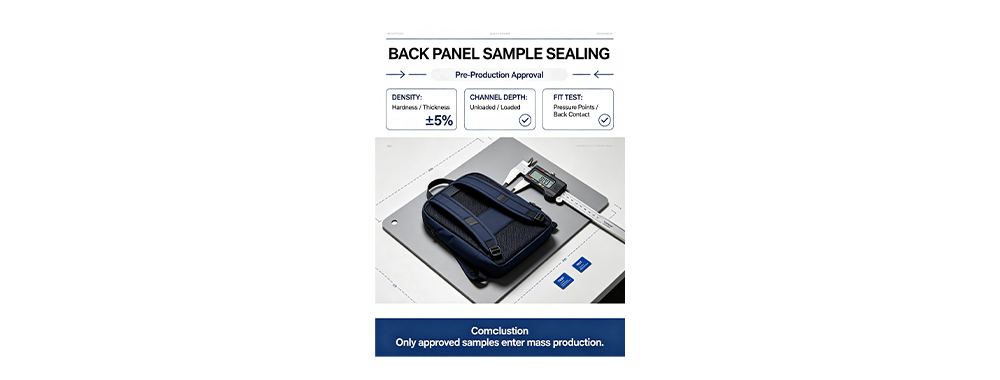

8.1 試作品承認段階

• 発泡体の密度試験：

発泡体の硬度と厚さが、指定された目標値の±5%以内にあるかどうかを測定し、設計要件との整合性を確保する。

• 空気通路深さ測定：

成形の一貫性を確認するため、無負荷状態でエアチャンネルの深さをテストします。次に、負荷テストを実施して、加圧下での有効作業深さを測定し、性能基準に従ってチャンネルが必要な最小有効深さを維持していることを確認します。

• 総合的な運搬テスト：

試作品の承認段階では、様々な体型のユーザーが実際の荷物を背負った状態でバックパックをテストする必要があります。その目的は、日常的な使用状況をシミュレートし、局所的な強い圧迫点、集中した不快感、全体的なフィット感の不足といった潜在的な問題点を特定することです。

快適性や性能に問題が発見された場合は、速やかに発泡体の密度分布または構造設計を調整する必要があります。承認されたサンプルが設計要件を完全に満たした後でなければ、製品の量産を開始してはなりません。

8.2 量産段階

量産段階では、試作品承認段階で確認されたすべてのパラメータを厳密に遵守し、一貫した品質を確保するためにバッチ検査を実施する必要があります。

• • まず、入荷資材の検査です。

入荷する発泡材料は、バッチごとに硬度と厚さを検査し、一貫性を確保する必要があります。これにより、材料のバッチ間の違いによる量産時の品質ばらつきを防ぎます。また、接触層材料についても、重量と厚さを検査し、要求仕様を満たしていることを確認するために、無作為にサンプルを採取する必要があります。

• • 2つ目は、成形工程内検査です。

製造業者は、製造工程全体を通して全工程検査を実施し、すべての製造工程が定められた工程要件に準拠していることを確認する必要がある。

• • 最後に、完成品の最終検査と抜き取り検査を行います。

AQL 1.5/4.0規格によれば、完成した縫製済みバックパックから無作為にサンプルが選ばれ、外観および機能検査が行われます。検査項目は以下のとおりです。

• • • 背面パネル全体の平坦性
    • 気流チャネルの深さの一貫性
    • 異なる層間の接着強度、剥離、接着不良、層ずれなどの問題の有無を含む。

さらに、選定したサンプルに対して耐荷重試験を実施し、長期的な荷重条件下で背面パネルに著しい崩壊、支持性能の低下、その他の構造的欠陥が生じないことを確認する必要があります。これにより、不良品が市場に出回るのを防ぐことができます。

8.3 OEM注文における推奨パラメータチェックリスト

9. OEM顧客向けに提供するサービス

SYNBERRYは、バックパックの背面パネル設計に関する体系的な研究開発を専門としています。30年以上にわたるバックパック製造における技術経験を活かし、様々なポジショニングや用途を持つブランド顧客に対し、開発プロセス全体を通して包括的な技術サポートを提供します。

• • 少量生産開発 （通常、バックパックのデザインの複雑さにもよりますが、300～500個から始まります。）
  • 無料の構造設計相談
  • カスタマイズされた発泡密度の選択
  • エアチャンネル金型開発
  • 高速サンプリング （通常7～15日）
  • 快適性のレベルが異なる比較サンプル
  • 量産における一貫性管理

バックパックの背面パネルのカスタマイズに関するご要望がございましたら、お気軽にお問い合わせください。 お問い合わせ いつでも、お客様の具体的なプロジェクトの詳細についてご相談ください。

よくある質問

Q1：背もたれのフォームが厚いほど、常に快適性が向上するのでしょうか？

A：必ずしもそうとは限りません。フォームが厚すぎるとバックパックの重量と体積が増加し、フォームの密度が適切に調整されていない場合、厚いフォームはかえって潰れやすくなる可能性があります。重要なのは、フォームの厚さ、密度、および通気路をバランス良く設計することです。

Q2：サンプルは装着時に快適なのに、量産品のバックパックは硬すぎるのはなぜですか？

A：最も一般的な原因は、発泡体の硬度のばらつきや積層工程の不均一性です。発泡体の硬度が規定の許容範囲内に収まるようにし、試作品承認段階で圧縮試験を実施することが重要です。

Q3：ネオプレン製の背面パネルは夏場の使用に適していますか？

A：純粋なフラットなネオプレン製バックパネルは、ネオプレンが本来熱を保持する性質があるため、夏場の使用には適していません。しかし、EVAサポート層、通気性のあるエアフローチャネル、3Dメッシュを組み合わせることで、ネオプレン製バックパネルでも夏場の快適な持ち運び体験を提供できます。

Q4：空気の流れを効果的に機能させるには、どのくらいの深さが必要ですか？

A：日常の通勤用バックパック（積載量5～8kg）には、5～6mmの深さが推奨されます。旅行用バックパック（積載量8～12kg）には、6～8mmが推奨されます。アウトドア用バックパック（積載量12kg以上）には、8～12mmが推奨されます。

重要な要件は、負荷試験後、残存する有効気流経路の深さが元の深さの70%を下回らないことである。

Q5：3DメッシュのGSMはどのように選択すべきですか？

A:

• • 通学用バックパック： 250～350 g/m²
  • 旅行用バックパック： 350～500 g/m²
  • アウトドア／スポーツ用バックパック： 500～700 g/m²

重量が不十分なメッシュ素材は、時間の経過とともに伸びたり変形したりして、長期使用中に空気の流れの経路の有効性が低下する可能性があります。

Q6：背面パネルのデザインは、バックパック全体の価格にどの程度影響しますか？

A：確かにコストには影響します。しかし、単に材料の厚みを増やすのではなく、空気の流れ経路の深さや構造設計を最適化することで、メーカーはコストを抑えつつ、持ち運びの快適性を大幅に向上させることができます。
